나트륨 하이포클로라이트 발전기, 전기 화학 장비, 모듈

1,원칙

소금물은 양극과 음극을 거쳐 직류로 전기분해되어 양극 표면에 염소를 생성하고 음극 표면에 수산화나트륨과 수소를 생성한 후 생산 시스템에서 요구하는 차아염소산나트륨과 반응한다.

반응식은 다음과 같다:













2, 소비 및 제품





3,시스템 구성

(1),염수 준비 모듈:

발전기용 포화 소금물을 준비합니다.

모듈에는 주로 연수기, 소금 용해 탱크, 소금 디스펜서, 소금물 정밀 혼합 시스템 등이 포함됩니다.

(2),차아염소산나트륨 생성 모듈:

염수 전기분해에 의한 차아염소산나트륨 제조:

차아염소산나트륨 생성 모듈에는 주로 발전기, 열교환기, 정류기, 제어 캐비닛 등이 포함됩니다.

(3),차아염소산나트륨 저장 모듈:

준비된 차아염소산나트륨을 보관하세요

저장 모듈에는 주로 차아염소산나트륨 저장 탱크, 수소 배기 팬 등이 포함됩니다.

(4),차아염소산나트륨 운반 모듈:

준비된 차아염소산나트륨을 투입점으로 보냅니다.

운반 모듈에는 주로 공급 운반 펌프, 안전 밸브, 배압 밸브, 유량계 등이 포함됩니다.













4,Jiashang 기술을 선택하는 이유

설계강도, 생산품질, 안전보증, 프로젝트 성과

4.1,기술력





4.2,시스템 설계의 안전 보호

에이. 원료 보관의 안전성

비. 주요 구성품에는 예비 부품이 장착되어 있어 안전한 작동이 보장됩니다.

기음. 실내 수소 농도 감지

디. 유입 흐름 감지 e. 물 입구 압력 감지

에프. 전해관의 액위 감지 g. 전극 온도 감지

시간. 전해 전류 감지 i. 전해 전압 감지

j. 염수 농도 감지 k. 강한 배기가스로 인해 수소가 희석됨

엘. 풍압 감지 m. 더 정확한 주입 및 더 안전한 유출수

N. 투여 흐름 모니터링

피. 실제 상황에 따라 차아염소산나트륨의 매장량을 늘릴 수 있습니다.

4.3,특허기술의 전극구조

전극판: 플레이트 전극. 전극의 양극 및 음극 기본 재료는 모두 순수 티타늄 TA1 재료로 만들어졌습니다. 전기분해 과정에서 음극은 보호되고, 양극은 손실되므로 양극 표면은 코팅으로 보호해야 합니다. jsshg 브랜드 발전기 전극의 양극 표면은 나노 기술로 처리된 20 nm의 입자 미세도를 갖는 루테늄 및 이리듐 산화물로 코팅되어 있습니다. 코팅은 18개 이상으로 분할되어 있으며 코팅 두께는 20미크론으로 장기간 안정적인 서비스 수명을 보장할 수 있습니다.

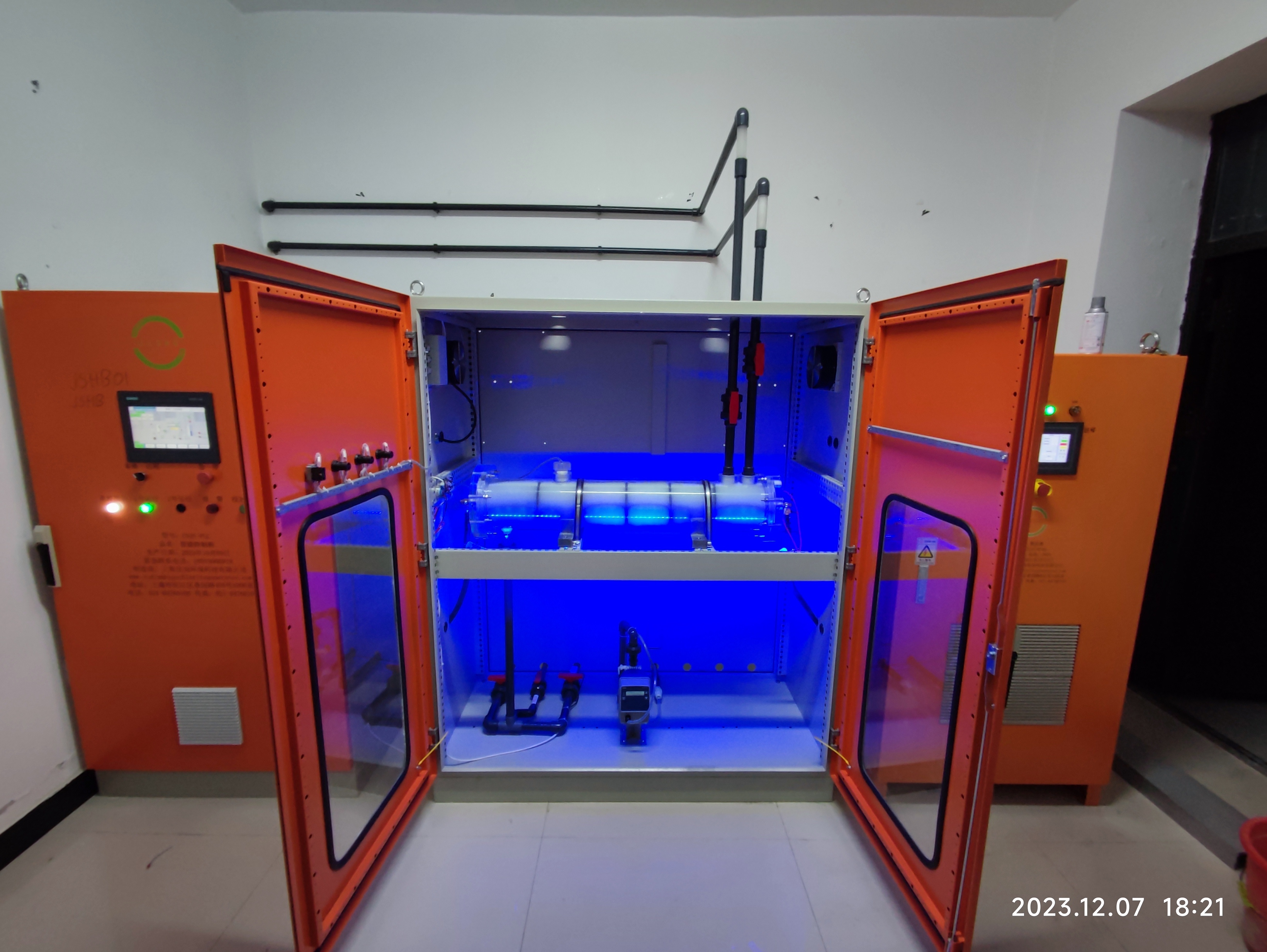

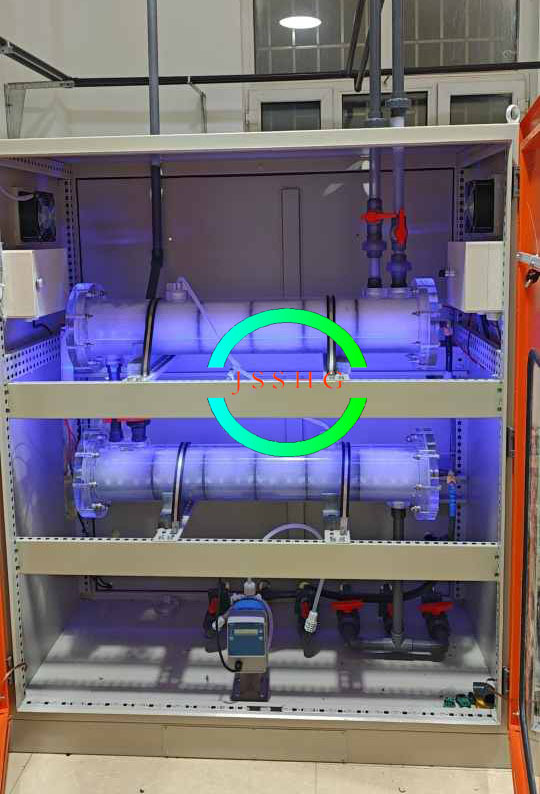

4.4, 완전 투명 전해조

다음 그림:





당사의 전해조는 플랜지를 포함하여 중국에서 유일하게 완전히 투명한 디자인입니다. 묽은 염수를 전기분해하면 전해상태가 한눈에 알 수 있다. 전기분해의 경우 가장 주의해야 할 점은 전해조의 스케일링 여부와 전극이 안전한 상태에서 작동하는지 여부이다. 완전히 투명한 전해조는 실제 상황을 시각적으로 볼 수 있어 전해조를 더 잘 보호할 수 있습니다. 전해조에는 액체 레벨 보호, 저온 보호, 고온 보호, 저전류 보호, 초고전류 보호, 저전압 보호 및 초고전압 보호 기능이 장착되어 있습니다. 이상이 발생하면 시스템은 경보 신호를 보내고 작동을 중지합니다.



4.5, 에너지 절약 전해 전원 공급 장치

다음 그림:



차아염소산 나트륨 발생기는 고주파 정전류 전자 스위칭 전원 공급 장치를 전해 전원 공급 장치로 사용합니다. 고주파 정류 기술을 사용하여 AC/DC 변환 효율이 95% 이상에 도달하고 발열량이 매우 낮으며 작동이 안정적이고 부피가 작습니다. 이는 일반 실리콘 정류기의 전기 변환 효율보다 20% 이상 높습니다(차아염소산나트륨 발전기 GB 12176-90은 전류 효율 ≥ 72% 필요).
